Thiết kế và thi công hệ thống M&E: Tiêu chuẩn, quy trình và những yếu tố cần kiểm soát

Hệ thống M&E (Mechanical & Electrical) là một trong những cấu phần quyết định khả năng vận hành an toàn, ổn định và hiệu quả của công trình. Từ nguồn điện, điều hòa thông gió, cấp thoát nước đến báo cháy, chữa cháy và các hệ thống điều khiển, mọi hạng mục đều cần được tính toán, phối hợp và triển khai đồng bộ.

Một thiết kế M&E tốt không đơn thuần là lựa chọn thiết bị phù hợp. Đó còn là bài toán về phụ tải, không gian lắp đặt, khả năng bảo trì, mức tiêu thụ năng lượng, an toàn cháy và sự phối hợp giữa nhiều bộ môn trong toàn bộ vòng đời công trình.

Với hơn 13 năm kinh nghiệm, Poscom triển khai giải pháp cơ điện và PCCC theo quy trình từ khảo sát – thiết kế - thi công - kiểm tra - chạy thử - nghiệm thu - bàn giao - bảo trì, hướng tới khả năng vận hành ổn định ngay từ khi công trình đưa vào sử dụng.

Hệ thống M&E quyết định như thế nào đến hiệu quả vận hành công trình?

M&E thường không phải là phần dễ nhìn thấy nhất của một công trình nhưng lại trực tiếp phục vụ hầu hết hoạt động bên trong.

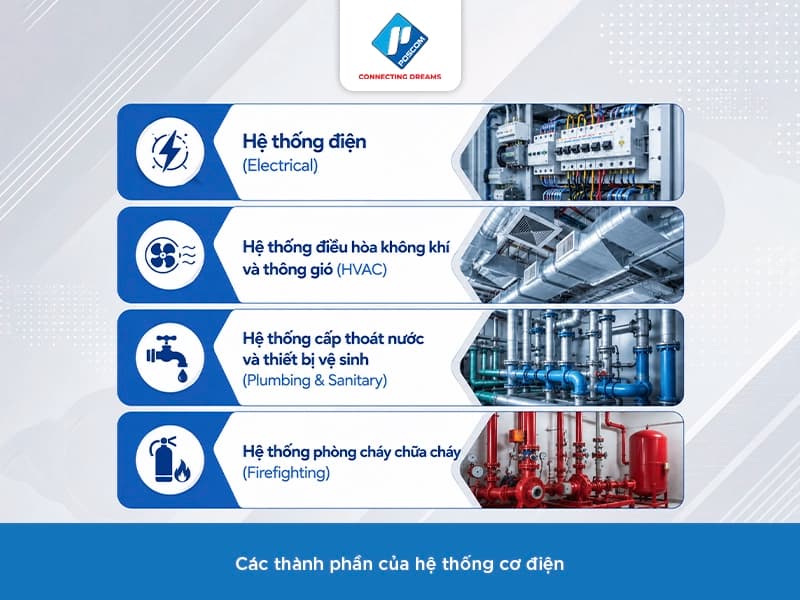

Tùy theo quy mô, công năng và yêu cầu kỹ thuật, một dự án có thể cần triển khai nhiều hệ thống như:

Điện động lực, điện chiếu sáng và nguồn điện dự phòng;
Điện nhẹ, điều khiển và các hệ thống tín hiệu;
Cấp nước và thoát nước;
Điều hòa không khí và thông gió;
Bơm, thiết bị cơ khí và các hệ thống phụ trợ;
Báo cháy, chữa cháy;
Hút khói, tăng áp và điều khiển liên động;
Các hệ thống kỹ thuật chuyên biệt theo đặc thù công trình.

Thiết kế và thi công hệ thống M&E: Tiêu chuẩn, quy trình và những yếu tố cần kiểm soát

Điểm quan trọng là các hệ thống này không hoạt động độc lập.

Chẳng hạn, hệ thống HVAC cần được tính toán đồng thời với kiến trúc và kết cấu để bảo đảm không gian lắp đặt đường ống, ống gió và thiết bị. Hệ thống PCCC lại liên quan đến nguồn điện, bơm, van, báo cháy, hút khói, tăng áp và các kịch bản điều khiển liên động.

Nếu chỉ tối ưu từng hệ thống riêng lẻ mà thiếu sự phối hợp tổng thể, công trình dễ phát sinh:

Xung đột giữa ống gió, đường ống và máng cáp;
Thiếu không gian lắp đặt hoặc bảo trì thiết bị;
Phải thay đổi thiết kế khi đã thi công;
Phát sinh vật tư và chi phí;
Kéo dài tiến độ;
Khó khăn trong kiểm tra, chạy thử và nghiệm thu.

Vì vậy, thiết kế M&E cần được thực hiện song song và phối hợp chặt chẽ với kiến trúc, kết cấu và các bộ môn kỹ thuật khác ngay từ giai đoạn đầu của dự án.

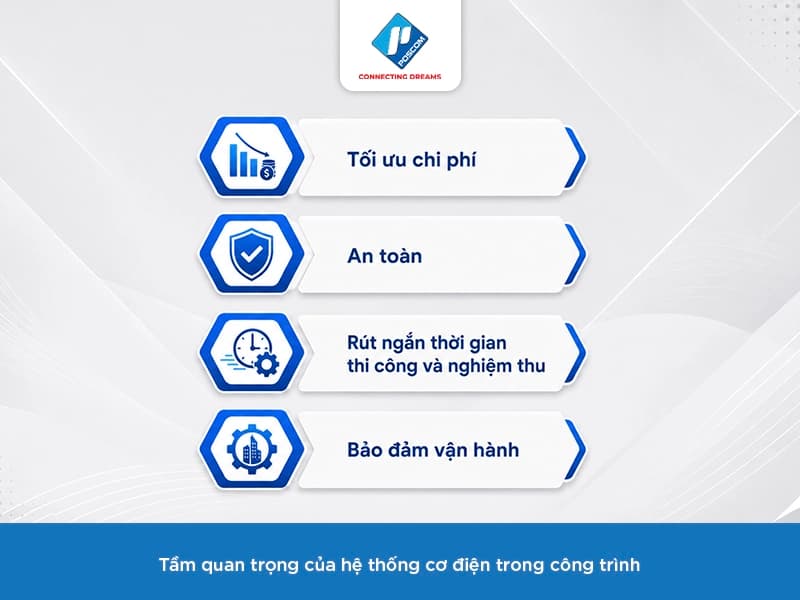

Đầu tư đúng cho hệ thống M&E mang lại lợi ích gì?

Chi phí đầu tư ban đầu chỉ là một phần trong tổng chi phí của hệ thống cơ điện. Một giải pháp được tính toán tốt còn ảnh hưởng trực tiếp đến chi phí vận hành và khả năng khai thác công trình trong nhiều năm.

1. Kiểm soát chi phí đầu tư và vận hành

Việc lựa chọn công suất, thiết bị, tuyến ống, dây dẫn và phương án điều khiển phù hợp giúp tránh tình trạng đầu tư dư thừa nhưng vẫn đáp ứng yêu cầu vận hành.

Thiết kế hợp lý cũng có thể góp phần giảm tiêu thụ điện, tối ưu công suất bơm và quạt, đồng thời giảm chi phí bảo trì và thay thế.

2. Tăng mức độ an toàn

Điện, PCCC, hút khói, tăng áp và các hệ thống liên động đều liên quan trực tiếp đến an toàn của con người và tài sản.

Một giải pháp M&E đồng bộ cần tính đến cả điều kiện vận hành bình thường lẫn các tình huống bất thường, đặc biệt là khi xảy ra sự cố hoặc cháy.

3. Hạn chế phát sinh trong thi công

Phối hợp thiết kế từ sớm giúp phát hiện các điểm giao cắt, thiếu không gian hoặc bất hợp lý về tuyến đi trước khi triển khai ngoài công trường.

Nhờ đó, nhà thầu có thể hạn chế việc tháo dỡ, di chuyển thiết bị hoặc điều chỉnh đường ống, máng cáp sau khi đã thi công cơ điện M&E.

4. Thuận lợi cho vận hành và bảo trì

Một hệ thống tốt không chỉ cần hoạt động được khi nghiệm thu mà còn phải thuận tiện cho việc kiểm tra, sửa chữa và bảo trì về sau.

Hồ sơ hoàn công, thông số thiết bị, hướng dẫn vận hành, kết quả chạy thử và kế hoạch bảo trì là những tài liệu quan trọng giúp đơn vị quản lý chủ động trong quá trình khai thác.

Thiết kế M&E cần tuân thủ những tiêu chuẩn nào?

Không có một bộ tiêu chuẩn duy nhất áp dụng cho mọi dự án M&E. Việc xác định tiêu chuẩn cần căn cứ vào loại hình công trình, quy mô, công năng, địa điểm xây dựng, hệ thống kỹ thuật, yêu cầu pháp lý, hồ sơ thiết kế và chỉ dẫn kỹ thuật của dự án.

Đặc biệt, cần phân biệt rõ giữa QCVN (Quy chuẩn kỹ thuật quốc gia) và TCVN (Tiêu chuẩn quốc gia). QCVN có tính bắt buộc trong phạm vi áp dụng; còn TCVN được áp dụng theo căn cứ pháp lý, hồ sơ thiết kế, chỉ dẫn kỹ thuật, hợp đồng hoặc yêu cầu cụ thể của dự án.

Một số nhóm văn bản và tiêu chuẩn cần được rà soát gồm:

Nhóm	Văn bản/tiêu chuẩn tham khảo	Nội dung chính
Quản lý xây dựng	Nghị định 175/2024/NĐ-CP	Quản lý dự án, thiết kế, thẩm định, phê duyệt và hoạt động xây dựng
An toàn cháy	QCVN 06:2022/BXD và Sửa đổi 1:2023	An toàn cháy, bậc chịu lửa, khoang cháy, thoát nạn, hút khói, tăng áp
Pháp luật PCCC	Luật 55/2024/QH15, Nghị định 105/2025/NĐ-CP	Yêu cầu và trách nhiệm về PCCC, cứu nạn, cứu hộ
Hướng dẫn PCCC	Thông tư 63/2025/TT-BXD	Các nội dung thuộc phạm vi quản lý của Bộ Xây dựng
Hạ tầng kỹ thuật	QCVN 07:2023/BXD	Cấp điện, cấp nước, thoát nước, chiếu sáng và hạ tầng kỹ thuật
HVAC	TCVN 5687:2024	Thông gió, điều hòa không khí, tiện nghi nhiệt và các yêu cầu kỹ thuật liên quan
Điện hạ áp	Nhóm TCVN 7447 và quy định chuyên ngành	Phân phối điện, bảo vệ, nối đất, chống điện giật, lựa chọn cáp
Cấp thoát nước	TCVN 4513:1988, TCVN 4474:1987 và QCVN liên quan	Cấp nước, thoát nước, bơm, bể, áp lực và bảo trì
Báo cháy - chữa cháy	TCVN 5738, TCVN 7336:2021 và quy định PCCC hiện hành	Báo cháy, sprinkler, bơm, đường ống, nguồn điện và liên động

Lưu ý: Danh mục trên mang tính định hướng. Khi triển khai một dự án cụ thể, cần lập ma trận quy chuẩn - tiêu chuẩn áp dụng riêng cho công trình, đồng thời kiểm tra hiệu lực và phiên bản mới nhất của từng văn bản tại thời điểm thiết kế, thẩm định và thi công.

Bạn có thể tham khảo thêm Hệ thống cơ điện cho xưởng sản xuất cơ khí hoặc Hệ thống cơ điện cho nhà máy chế biến nông sản để nắm được tiêu chuẩn, thiết bị cần có & lưu ý khi triển khai.

Quy trình triển khai hệ thống M&E cần kiểm soát những gì?

Một dự án M&E hiệu quả không chỉ phụ thuộc vào bản vẽ mà còn nằm ở cách kiểm soát xuyên suốt quá trình triển khai.

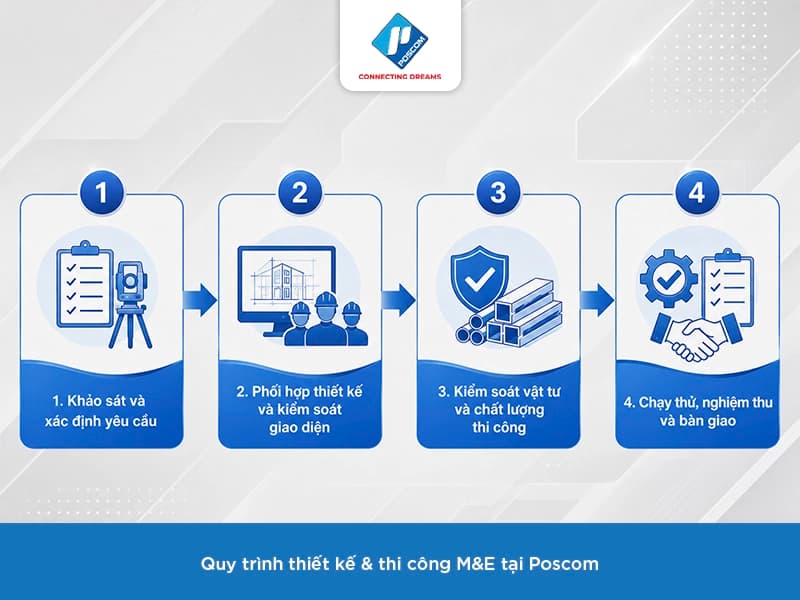

Bước 1: Khảo sát và phân tích yêu cầu công trình

Trước khi thiết kế, cần xác định công năng, quy mô, hiện trạng, phụ tải, yêu cầu vận hành, điều kiện thi công cơ điện và những rủi ro đặc thù.

Đối với nhà máy hoặc xưởng sản xuất, việc này còn cần xem xét đến đặc điểm dây chuyền, thiết bị sản xuất, thời gian vận hành và yêu cầu môi trường của từng khu vực.

Bước 2: Thiết kế và phối hợp liên bộ môn

Các tuyến điện, ống gió, đường ống, máng cáp, tủ điện, phòng máy và thiết bị M&E cần được phối hợp với kiến trúc, kết cấu và các bộ môn liên quan.

Mục tiêu không chỉ là “đặt được thiết bị” mà còn phải bảo đảm đúng cao độ, đúng khoảng cách, thuận tiện thi công, vận hành và bảo trì.

Bước 3: Kiểm soát vật tư và thi công

Vật tư đưa vào công trình cần được đối chiếu với hồ sơ được phê duyệt về chủng loại, thông số kỹ thuật, nguồn gốc và khả năng tương thích.

Trong quá trình thi công cần kiểm soát các nội dung như:

Cao độ và tuyến lắp đặt;
Giá đỡ và kết cấu treo;
Vị trí van, tủ và thiết bị;
Xuyên tường, xuyên sàn;
Giải pháp chống cháy lan;
Nhận diện và đánh dấu hệ thống;
Bảo vệ thiết bị trong quá trình thi công.

Bước 4: Kiểm tra, chạy thử và nghiệm thu

Đây là giai đoạn xác nhận hệ thống thực sự đáp ứng yêu cầu thiết kế.

Tùy từng phân hệ, công tác kiểm tra có thể bao gồm:

Thử kín, thử áp đường ống;
Đo điện trở cách điện;
Kiểm tra hệ thống nối đất;
Cân chỉnh lưu lượng gió và nước;
Chạy thử bơm, quạt và thiết bị;
Kiểm tra tín hiệu điều khiển;
Kiểm tra báo cháy;
Kiểm tra các kịch bản liên động;
Hoàn thiện hồ sơ hoàn công và bàn giao.

Một hệ thống M&E chỉ có giá trị thực tế khi thiết kế đúng, thi công đúng và chứng minh được khả năng vận hành thông qua quá trình kiểm tra, chạy thử và nghiệm thu.

Poscom cung cấp giải pháp M&E đồng bộ cho công trình

Với hơn 13 năm kinh nghiệm, Poscom cung cấp giải pháp thiết kế và thi công hệ thống cơ điện M&E, PCCC cho nhiều loại hình công trình.

Thay vì chỉ tập trung vào từng hạng mục riêng lẻ, Poscom hướng tới việc kiểm soát toàn bộ quá trình từ khảo sát, thiết kế, phối hợp kỹ thuật, thi công đến chạy thử, nghiệm thu và bàn giao.

Doanh nghiệp đang chuẩn bị triển khai nhà máy, xưởng sản xuất, kho, khu công nghiệp, tòa nhà, khu đô thị hoặc công trình dân dụng có thể liên hệ Poscom để được tư vấn phương án M&E phù hợp với công năng, quy mô và yêu cầu vận hành thực tế.
